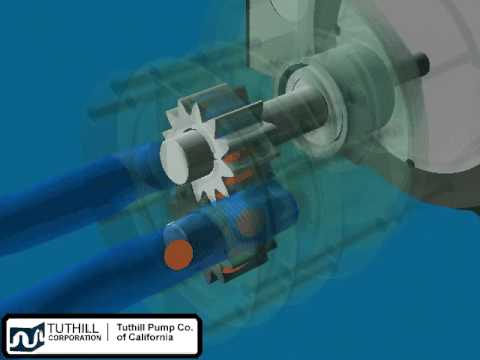

1. Bomba de engranajes o
piñones:
Se trata de una bomba de caudal
constante, la cual se compone de dos piñones dentados(Engranaje) que dan
vueltas en direcciones opuestas dentro de un cuerpo con el fin de mover el
fluido .Además estos piñones están accionados generalmente por el motor el cual
provoca un movimiento rotacional poniendo a girar los engranajes de la bomba y
por ende este movimiento de los engranajes provocan en la entrada de
la bomba presiones negativas esto es causa de una diferencia de presiones la
cual permite el traslado del fluido desde el depósito hacia la entrada de la bomba mediante la tubería de
entrada .Así los engranajes comienzan a
tomar aceite del depósito y lo rotan entre sus dientes y a trasladarlo hacia la
salida o zona de descargue con el fin de igual manera poner en circulación el
fluido hacia la zona final del proceso.
2. Bomba de paletas:
La bomba de paleta tienen un conjunto de
aletas con un movimiento de cinemática radial ,las cuales deslizan en un cilindro hueco con encajes radiales en el rotor .Con este diseño el rotor de la bomba es girado por la flecha
impulsora moviendo las paletas planas las cuales están acercándose o alejándose
de las ranuras del rotor y siguen a la forma de la caja de la bomba por ende
las paletas se deslizan y durante este giro del rotor el volumen de producto o
fluido aumenta hasta alcanzar un valor
máximos que tras alcanzar este se cierra para trasladar el producto a la
cavidad de impulsión de la bomba .A la par se inicia el desalojo del liquido de
la cámara de trabajo en una cantidad igual a la que ingresa.
3. Bomba
de pistón :
En general una bomba de pistón funciona alojando los pistones deslizantes dentro de un bloque
del cilindro que gira alrededor de un perno o clavija estacionaria o flecha
portadora.
Ahora siendo mas enfatizados en su funcionamiento en este de
bombas es interesante y muy parecido a los motores
de pistón. Se trata de varios cilindros pistones o de uno grande y axial que
comienza a aspirar líquido y luego a expulsarlo, de manera que salga a presión
y pueda ser enviado a distancias mayores que las bombas tradicionales, lo que
permite optimizar el transporte de fluidos.A mayor cantidad de pistones, más
potencia se puede generar, de tal manera, que podemos obtener un cabezal de
bombeo y una extraordinaria eficiencia.
Es claro identificar que es de suma importancia para un ingeniero saber que una bomba hidráulica puede ser una herramienta de gran ayuda para la industria, ya que esta permite obtener mejores eficiencias y mejor funcionamiento de los procesos industriales.
Vídeos tomados de:
https://www.youtube.com/watch?v=kGKaQq_mafs
